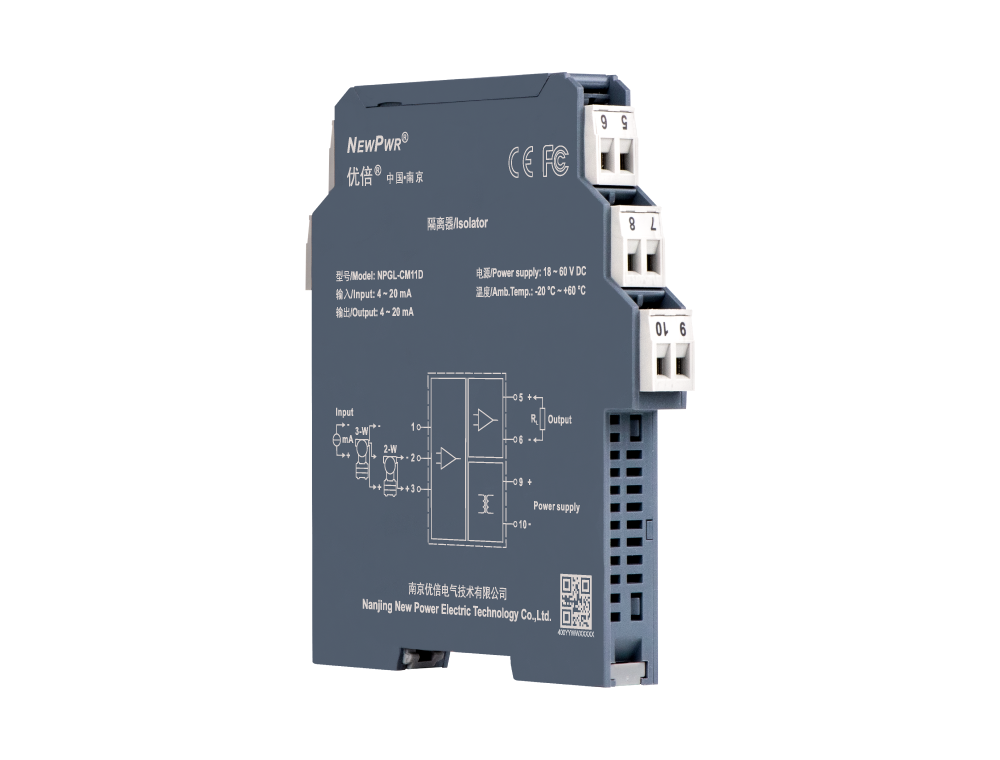

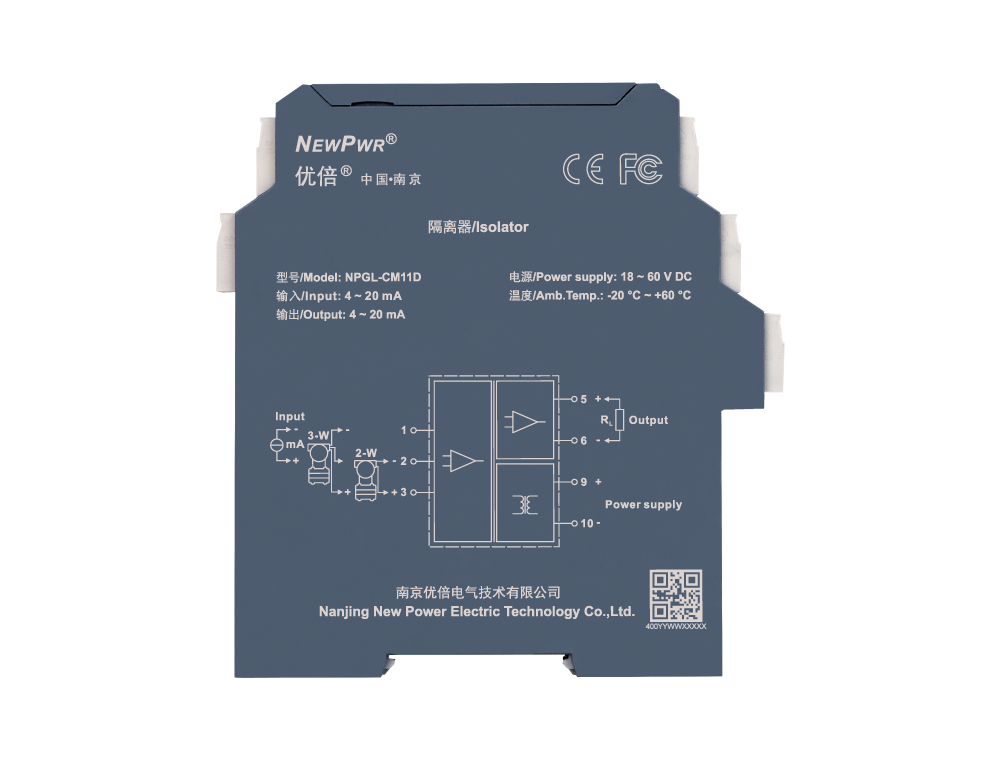

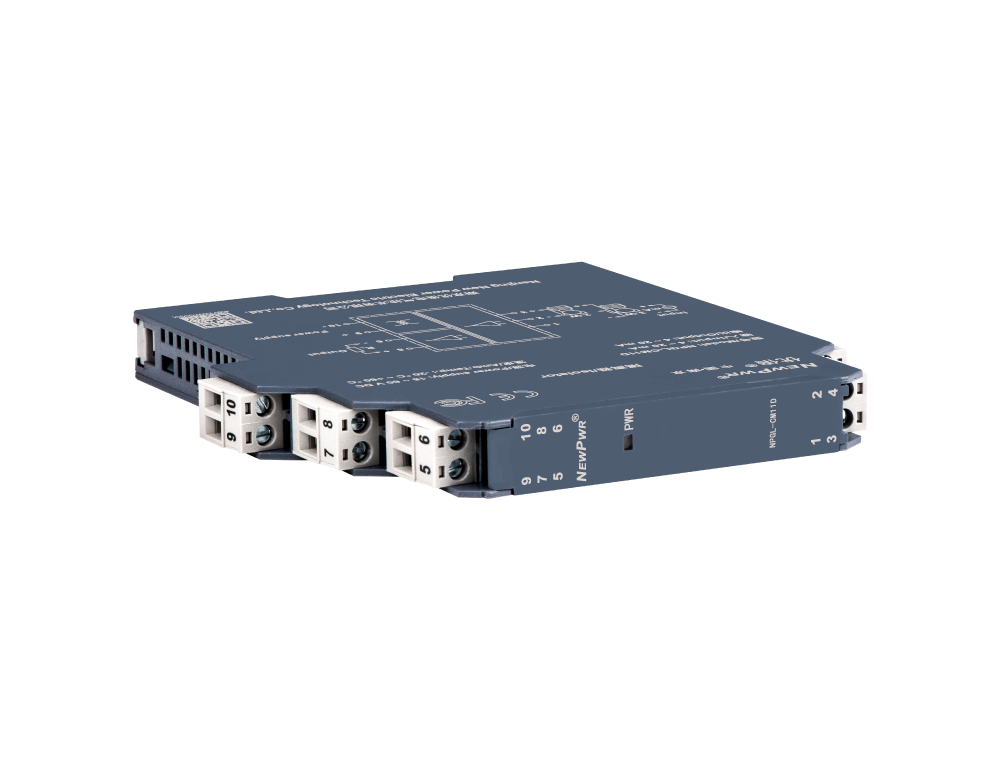

NPGL-CM11D

通用型隔离器 ，输入2线造、3线造变送器或电流源信号 ，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品 ，具体型号见型谱) ，同时支持HART数字信号双向传输。该产品必要独立供电 ，输入、输出和电源三端隔离。

输入

输出（具体型号见型谱）

通路

供电

HART

分享
NPGL-CM11D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA ，HART数字信号
输入阻抗 约50 Ω
配电电压 开路电压≤ 26 V ，20 mA时输出电压≥ 22 V
输出
输出信号 4 ~ 20 mA ，HART数字信号
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 1.3 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
