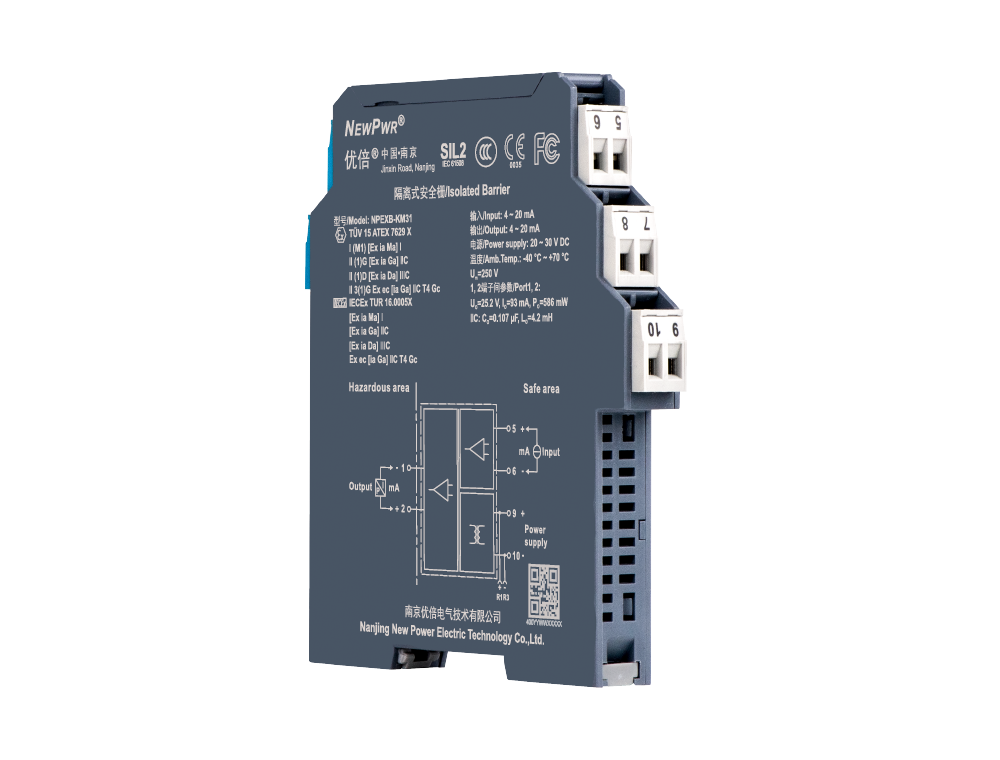

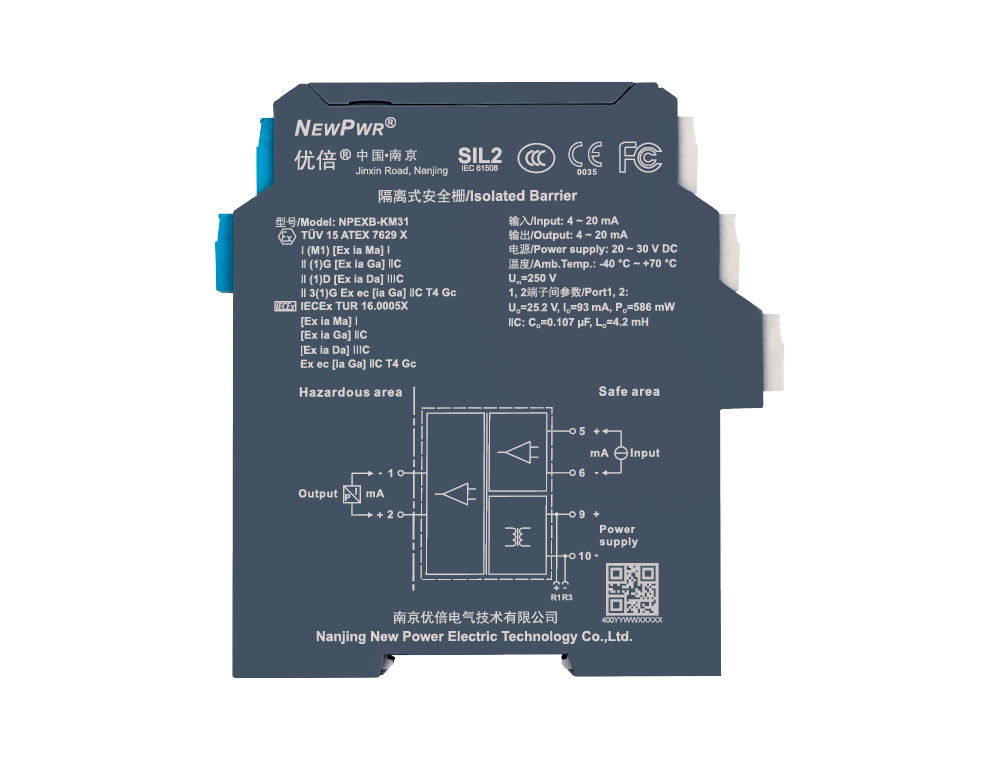

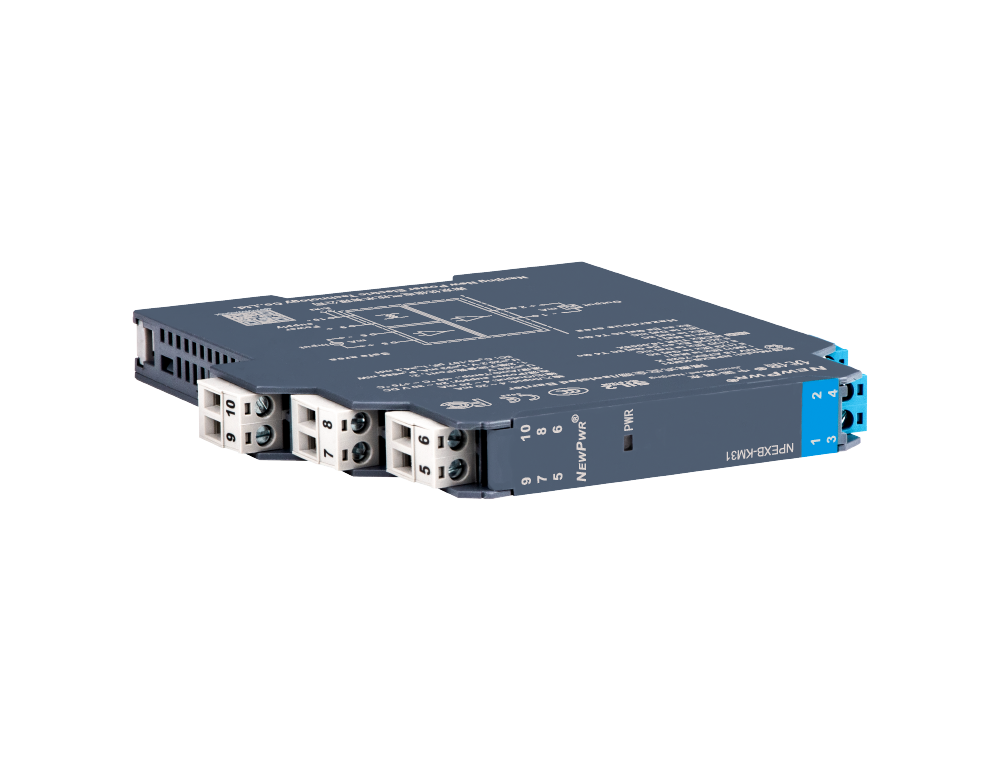

NPEXB-KM31

将来自安全区4~20mA电流信号，经隔离输出4~20mA电流信号到危险区(其他输出信号类型产品，具体型号见型谱)，驱动现场的阀门定位器等设备，同时支持HART数字信号双向传输 。该产品安全等级达到SIL2要求，必要独立供电，输入、输出和电源三端隔离，拥有输出侧线路故障检测职能 。
胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量

输入

输出（具体型号见型谱）

通路

供电

HART

LFD

分享
NPEXB-KM31

【主题技术】


【装置与拆卸】






装置                                                                      拆卸


【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 20 ~ 30 V DC
输入
输入信号 4 ~ 20 mA，HART数字信号
输入压降 ≤ 1.2 V
输出
输出信号 4 ~ 20 mA，HART数字信号
允许负载 80 ~ 800 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 ≤ 1.0 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -40 ℃ ~ +70 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区时，可衔接0区、1区、2区；?、?A、?B、?C、ⅢC；T4 ~ T6危险区的本安设备 。装置于2区时，请遵守说明书中的特殊装置要求
状态描述
安全状态 输出信号幼于3.6 mA或大于21.5 mA
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 ATEX, IECEx, SIL, CCC
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL2
λS (1 FIT=10-9/h) 541.155 FIT
λDU (1 FIT=10-9/h) 25.298 FIT
λDD (1 FIT=10-9/h) 0.546 FIT
λTOTAL (1 FIT=10-9/h) 567.606 FIT
SFF ＞ 60%
PFDavg(T1=1Y) 1.11E-04
PFH 2.53E-08 1/h
防爆等级 [Ex ia Ma] Ⅰ、[Ex ia Ga] ⅡC、[Ex ia Da] ⅢC、Ex ec [ia Ga] ⅡC T4 Gc
最高电压（Um） 250 V
Uo 25.2 V (1、2端子间)
Io 93 mA (1、2端子间)
Po 586 mW (1、2端子间)
Co (?C) 0.107 μF (1、2端子间)
Lo (?C) 4.2 mH (1、2端子间)
