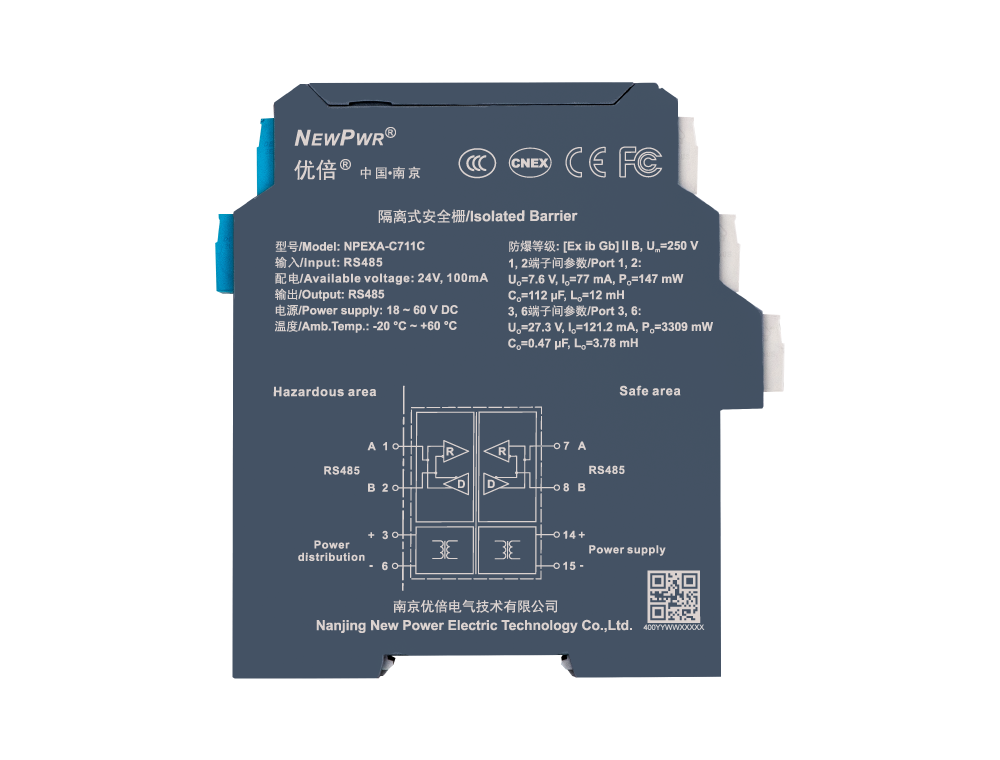

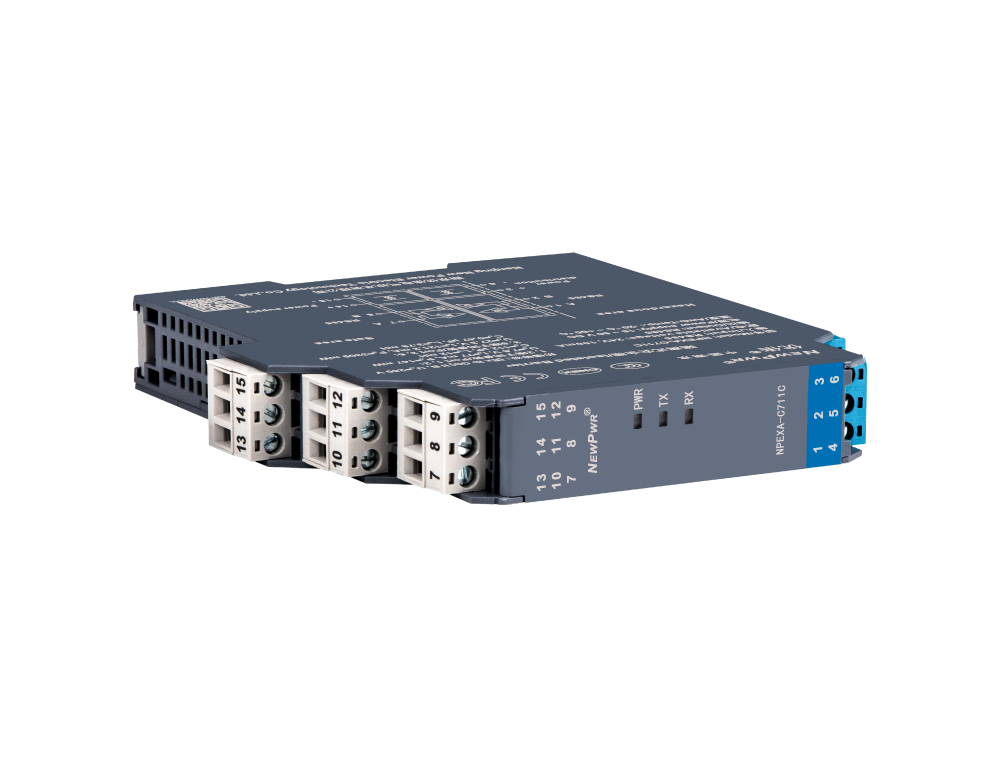

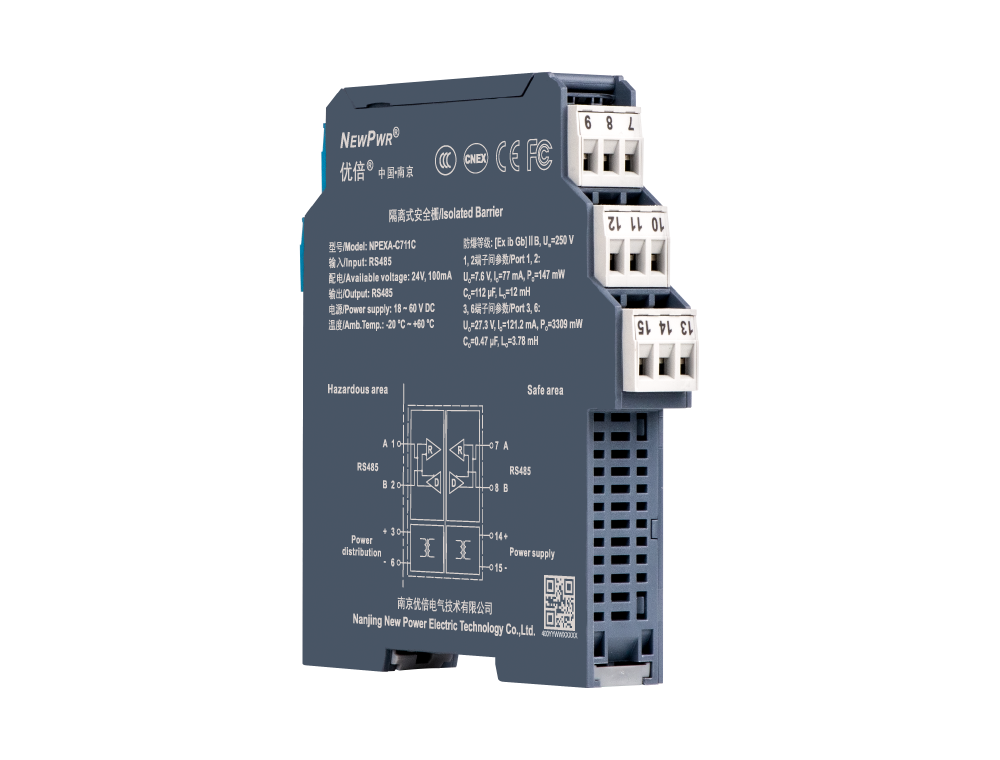

NPEXA-C711C

数字通讯输入安全栅，将危险区的RS485数字信号，经隔离输出到安全区进行双向通讯，同时向危险区的现场仪表提隔离本安型电源 。该产品必要独立供电，输入、输出和电源三端隔离 。
胜天国际官网 - 相信品牌的力量

输入

输出

通路

供电

配电

分享
NPEXA-C711C

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS485
配电电压 24V DC±10%，100mA
输出
输出信号 RS485
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输延长 ≤ 5 μs
传输速度 ≤ 56 kbps
根基参数
工作功耗 ≤ 4W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接1区、2区；ⅡA、ⅡB；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ib Gb]ⅡB
最高电压（Um） 250 V
Uo 7.6 V (1、2端子间)；27.3 V (3、6端子间)
Io 77 mA (1、2端子间)；121.2 mA (3、6端子间)
Po 147 mW (1、2端子间)；3309 mW (3、6端子间)
Co 112 μF (1、2端子间)；0.47 μF (3、6端子间)
Lo 12 mH (1、2端子间)；3.78 mH (3、6端子间)
